• R½ bis R2
Stc p1@blue 400?g eaed31d9
Stc p2@blue 400?g eaed31d9
Stc p3@blue 400?g eaed31d9
Stc p4@blue 400?g eaed31d9
Stc p5@blue 400?g eaed31d9

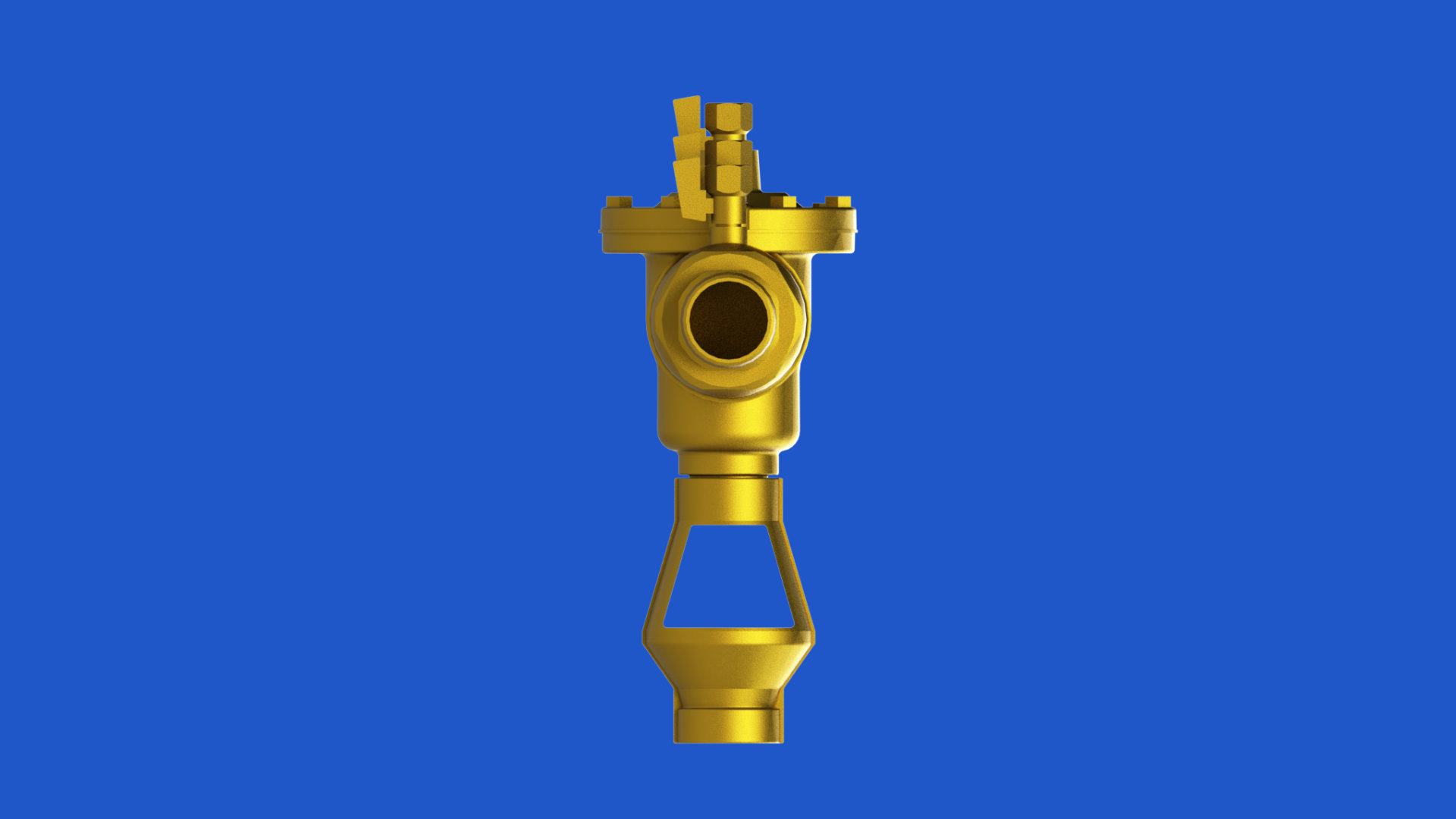

Systemtrenner mit Gewindeanschluss, STC Produktbild (Ansicht 1)

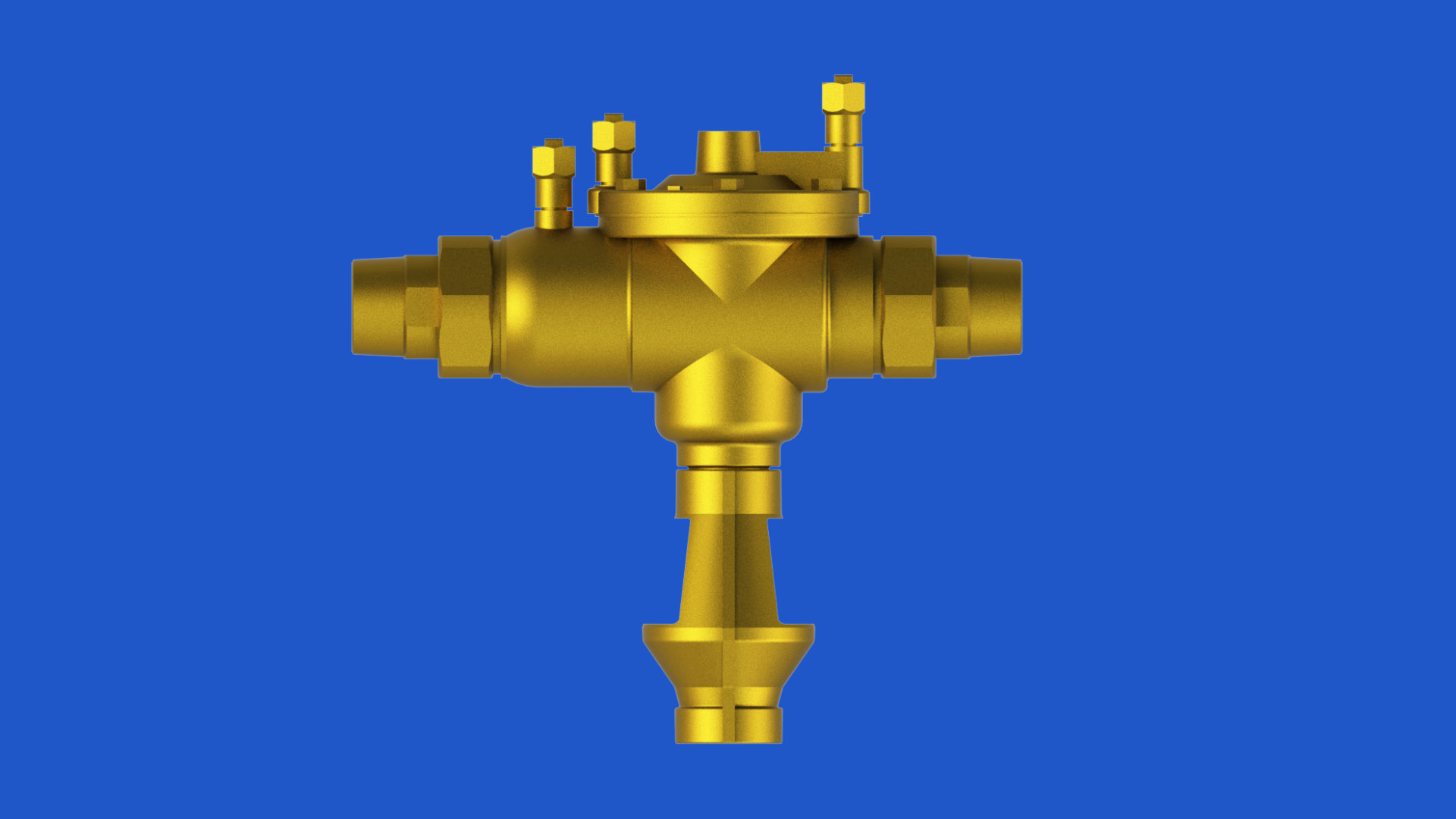

Systemtrenner mit Gewindeanschluss, STC Produktbild (Ansicht 2)

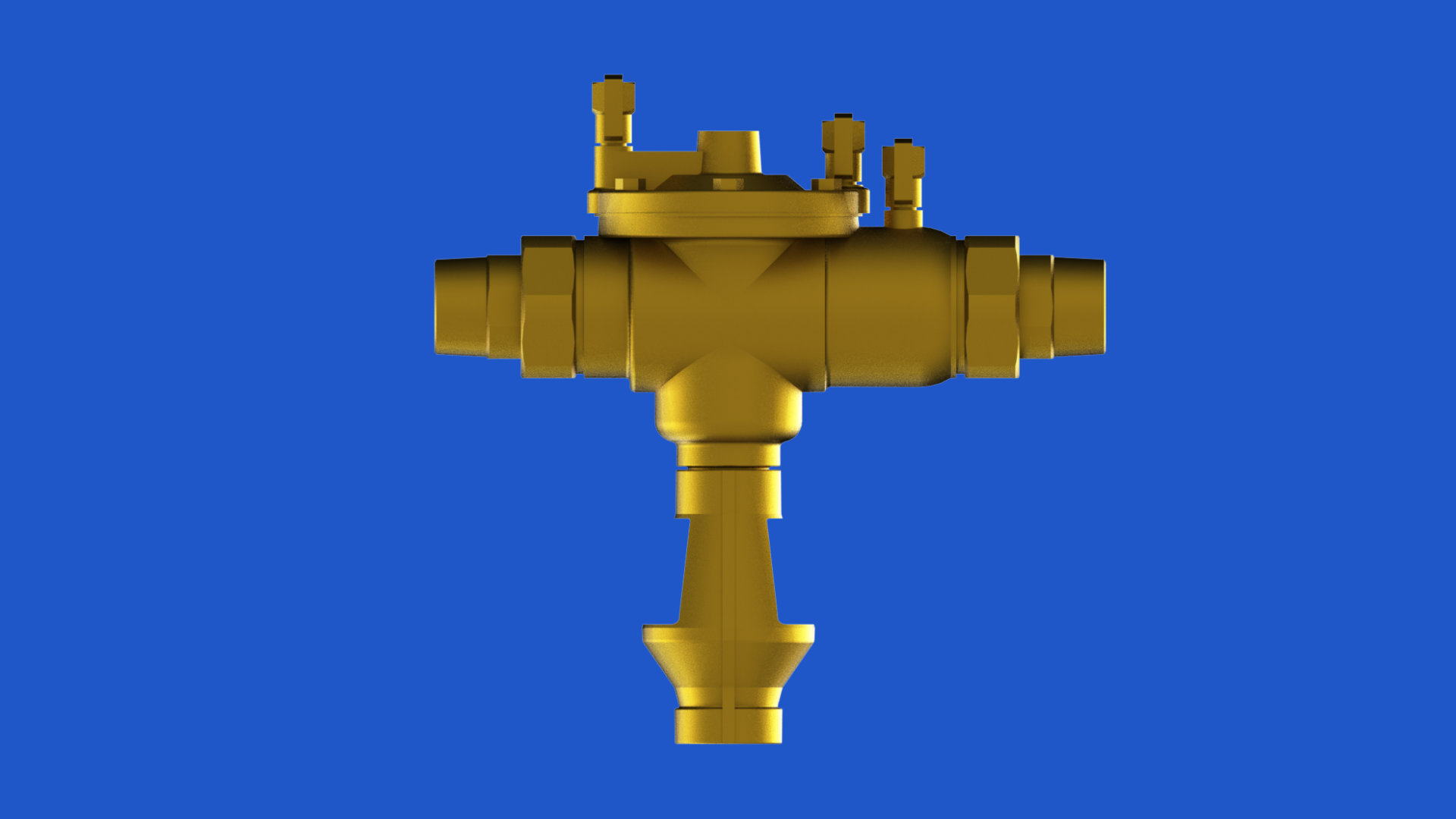

Systemtrenner mit Gewindeanschluss, STC Produktbild (Ansicht 3)

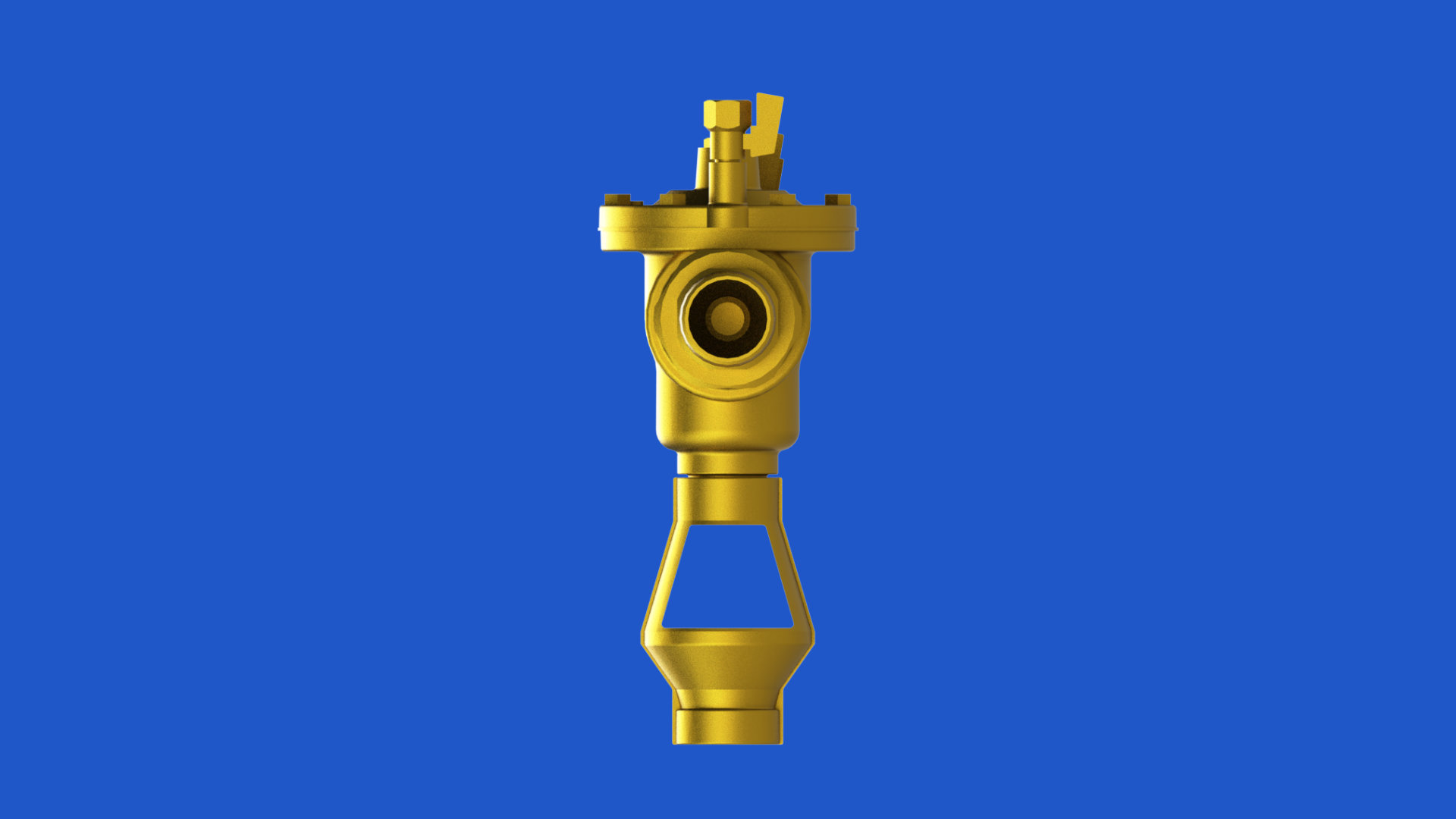

Systemtrenner mit Gewindeanschluss, STC Produktbild (Ansicht 4)

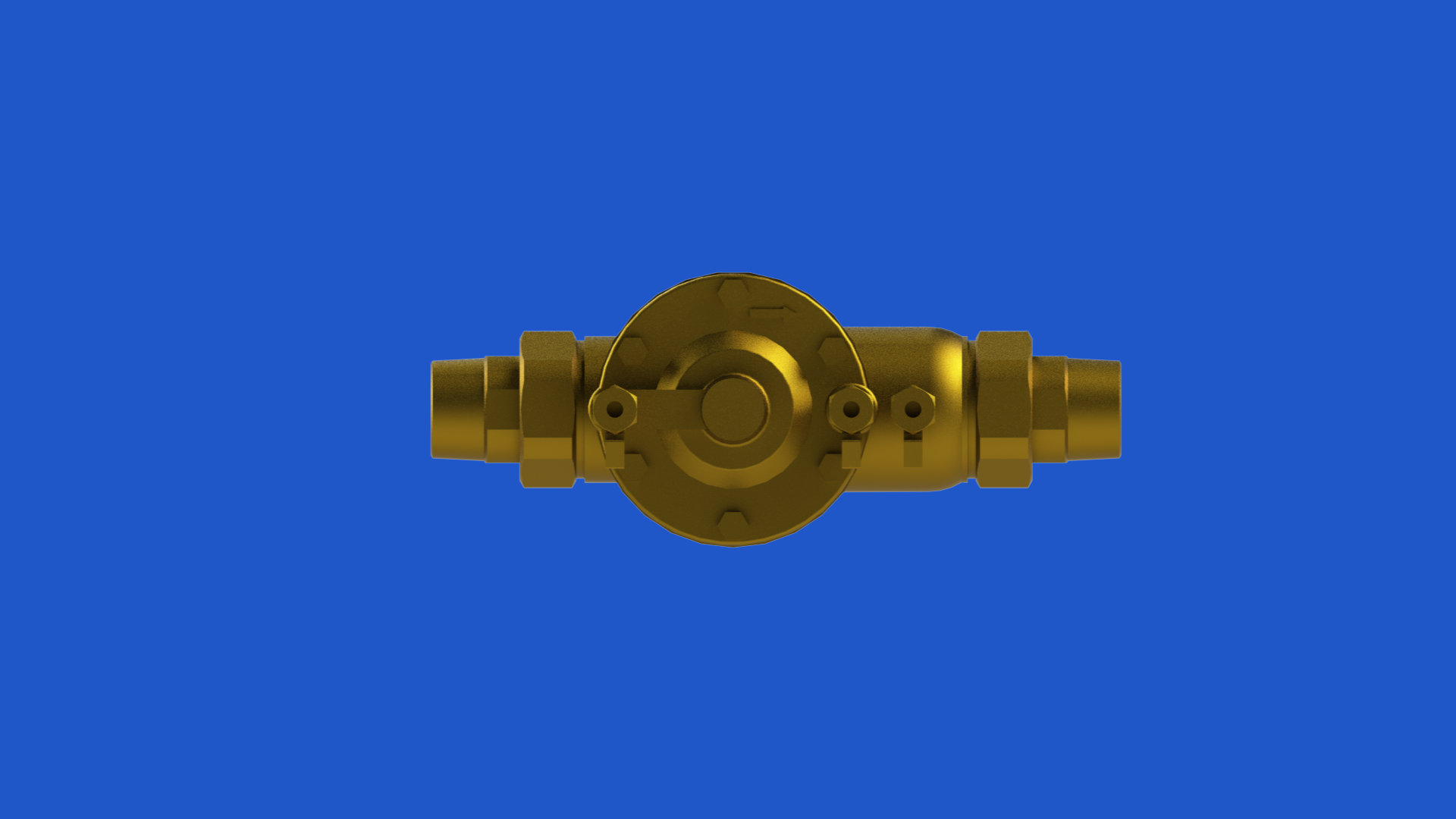

Systemtrenner mit Gewindeanschluss, STC Produktbild (Ansicht 5)

Verwendung

Die Systemtrenner der Baureihe STC dienen gemäß DIN EN 1717 zur Absicherung des Trinkwassernetzes beim Anschluss von trinkwassergefährdenden Geräten und Anlagen, entsprechend den Klassen 1-4 nach DIN 1988, Teil 4.

Funktionsweise

Die Systemtrenner arbeiten eigenmediumgesteuert hydraulisch. Durch zwei eingebaute Rückflussverhinderer wird der Systemtrenner in Kammern unterteilt, einlaufseitige, mittlere und auslaufseitige Kammer. Jede der drei Kammern ist mit Prüfstutzen versehen.

Die zwei voneinander unabhängigen Rückflussverhinderer, welche die mittlere Zone (Zone reduzierten Drucks) von den anderen Zonen trennen, sind drucklos geschlossen.

Das Entlastungsventil in der mittleren Kammer, welches zur Entleerung von Verunreinigungen dient, ist drucklos geschlossen.

Vorteile

kompakte Bauweise

hohe Durchflussleistung

DVGW geprüft

internationale Prüfzeichen
